DN150PN16

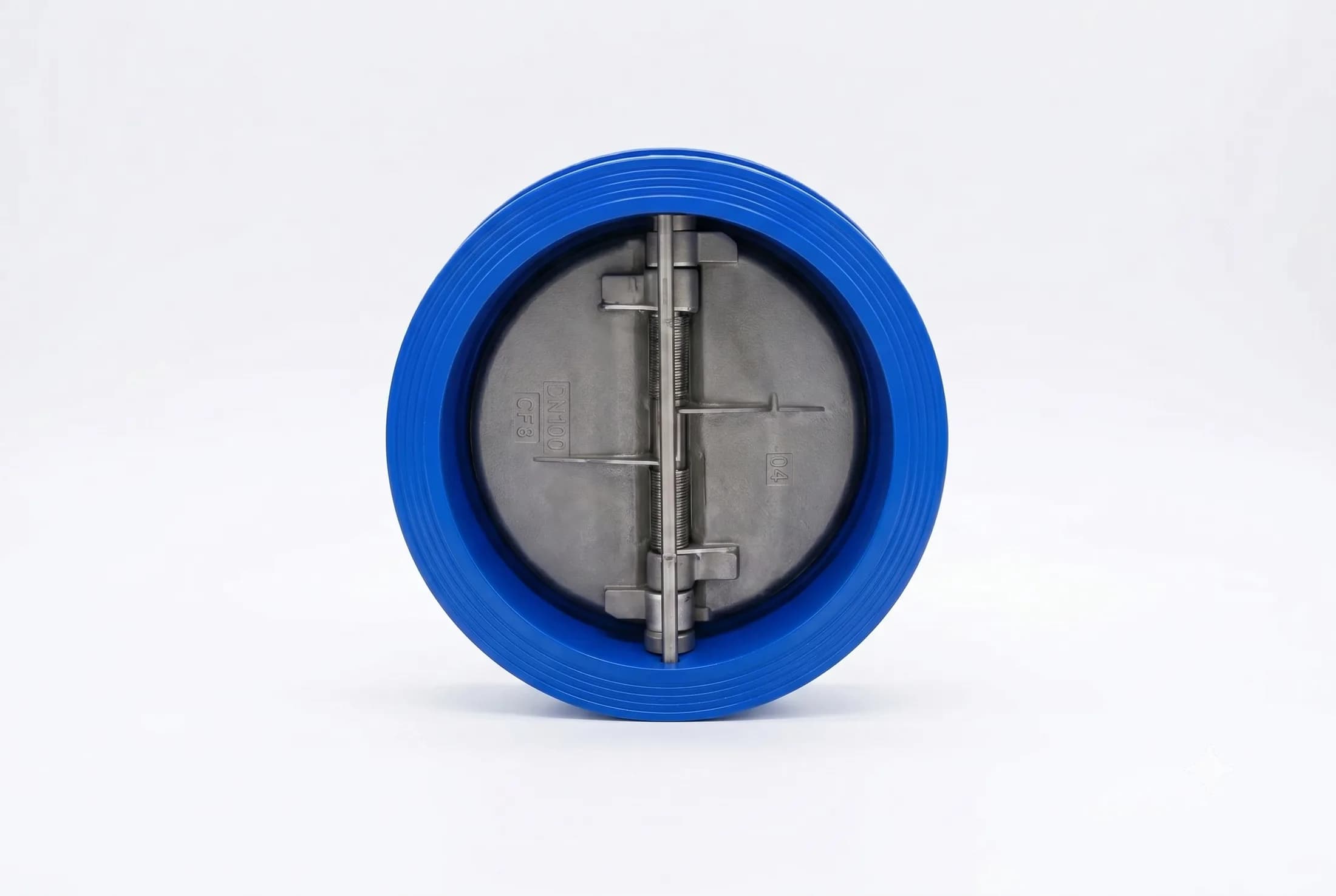

Клапан обратный двухстворчатый межфланцевый DN 150 PN 16 чугун / нержавеющая сталь

Клапан обратный двухстворчатый межфланцевый предназначен для автоматического предотвращения обратного тока рабочей среды в технологических трубопроводных системах и защиты оборудования от разрушительных гидравлических ударов. Прибор мгновенно перекрывает поток при падении давления или изменении направления движения среды, работая полностью автономно от энергии самой системы. Данный тип защитной арматуры широко применяется в системах холодного (ХВС) и горячего (ГВС) водоснабжения, отопления, кондиционирования, на насосных станциях, объектах ЖКХ и промышленных предприятий Казахстана.

Основные характеристики

Условный проход	DN150
Номинальное давление	PN 16
Материал пружины и оси	Нержавеющая сталь
Тип соединения	Межфланцевое
Тип управления	Не указано
Тип арматуры	Клапан обратный защитный
Конструктивное исполнение	Двухстворчатый (с подпружиненными створками)
Номинальный диаметр	DN 150
Строительная длина (L)	76 мм
Тип уплотнения (седло)	EPDM (наплавленное на внутренний корпус, под воду и воздух)
Минимальное давление открытия	от 0,05 бар
Рабочая среда	Холодная, горячая, техническая и питьевая вода, воздух, гликолевые смеси, нейтральные жидкости
Температура рабочей среды	от -10 °С до +120 °С
Класс герметичности затвора	Класс А по ГОСТ 9544-2015

Документация и контроль качества

Паспорт изделия
Сертификаты соответствия
Декларации соответствия
Контроль качества корпуса, затвора и уплотнений

Стандарты и соответствие

ГОСТ 27477-87 — Клапаны обратные. Общие технические условия.
EN 558 / ISO 5752 (series 16) — Международные стандарты строительных длин для межфланцевой защитной арматуры.
ГОСТ 33259-2015 — Фланцы арматуры, соединительных частей и трубопроводов (монтаж между ответными фланцами PN16).
ТР ТС 010/2011 — О безопасности машин и оборудования.

Преимущества

Сверхбыстрое закрытие без гидроударов: Благодаря легким нержавеющим створкам и встроенным торсионным пружинам, клапан закрывается практически мгновенно при остановке потока — еще до того, как среда начнет двигаться в обратном направлении. Это полностью исключает риск гидроудара.
Коррозионная стойкость внутренних элементов: Створки, ось и пружина выполнены из высококачественной нержавеющей стали, что исключает появление ржавчины, заклинивание рабочих частей и гарантирует долгий срок службы изделия.
Универсальность монтажа: Компактная конструкция и пружинный механизм позволяют устанавливать клапан в любом пространственном положении — как на горизонтальных, так и на вертикальных (при потоке снизу вверх) участках трубопровода.
Минимальные габариты и вес: Межфланцевый тип корпуса обладает экстремально малой строительной длиной и весом, что существенно снижает нагрузку на несущие конструкции трубы и экономит место при монтаже в стесненных условиях.
Низкое гидравлическое сопротивление: Обтекаемая форма створок в открытом положении сводит к минимуму завихрения потока и потери давления в системе.

Область применения

Обвязка насосных агрегатов на водозаборных и канализационных станциях (КНС) для защиты от противотока.
Тепловые пункты (БТП, ЦТП), узлы подпитки и котельные в системах ЖКХ.
Системы пожаротушения, вентиляции и кондиционирования воздуха.
Технологические линии промышленных комбинатов, пищевых и химических производств.
