КШЦСDN40PN16

Кран шаровой цельносварной КШЦС Ду40 Ру16 стальной (Ст20/AISI 201), под приварку

Кран шаровой цельносварной КШЦС с патрубками под приварку предназначен для установки в качестве запорного устройства на технологических линиях, магистральных трубопроводах, в системах теплоснабжения, горячего (ГВС) и холодного (ХВС) водоснабжения, а также в технологических узлах промышленных предприятий. Моноблочная цельносварная конструкция корпуса полностью исключает риск протечек во внешнюю среду через разъемные соединения. За счет комбинации прочного корпуса из углеродистой стали Ст20 и нержавеющего запорного шара из стали AISI 201, кран обеспечивает надежное, герметичное и долговечное перекрытие потока рабочей среды в режиме «открыто/закрыто» на объектах и инженерных сетях Казахстана.

WhatsApp

Основные характеристики

МаркировкаКШЦС
Условный проходDN40
Номинальное давлениеPN 16
Материал шара (пробки)Нержавеющая сталь AISI 201
Тип соединенияПод приварку
Тип управленияРучное
Тип арматурыКран шаровой запорный
Конструкция корпусаЦельносварная (моноблочная, неразборная)
Номинальный диаметрDN 40
Тип седлового уплотненияФторопласт (PTFE с добавлением углерода/уплотнительных колец из фторкаучука)
Рабочая средаВода (сетевая, техническая, питьевая), пар, воздух, гликолевые растворы, нефтепродукты и другие среды, неагрессивные к материалам крана
Температура рабочей средыот -40 °С до +200 °С
Класс герметичности затвораКласс А по ГОСТ 9544-2015

Документация и контроль качества

  • Паспорт изделия
  • Сертификаты соответствия
  • Декларации соответствия
  • Контроль качества корпуса, затвора и уплотнений

Стандарты и соответствие

  • ГОСТ 28343-89 (ИСО 7121-86) — Краны шаровые стальные фланцевые. Технические условия.
  • ГОСТ 21345-2005 — Краны шаровые, конические и цилиндрические на номинальное давление не более PN 250. Общие технические условия.
  • ГОСТ 16037-80 — Соединения сварные стальных трубопроводов (стандарты для приварных патрубков).
  • ТР ТС 010/2011 — О безопасности машин и оборудования.

Преимущества

  • Абсолютная внешняя герметичность: Цельносварной корпус не имеет болтовых разъемов и уплотнений, которые могли бы ослабнуть со временем от вибраций или температурных деформаций, что минимизирует затраты на обслуживание.
  • Надежный нержавеющий затвор: Шар из нержавеющей стали AISI 201 имеет идеальную зеркальную полировку, что снижает трение о седло, обеспечивает плавный ход рукоятки и исключает прикипание затвора.
  • Прямое вваривание в магистраль: Приварное соединение гарантирует 100% герметичность стыка с трубопроводом на протяжении всего срока службы, а также снижает общий вес узла и исключает необходимость регулярной подтяжки фланцев.
  • Система поджатия седел: Пружинные шайбы внутри затвора обеспечивают постоянное плотное прижатие уплотнений к шару, сохраняя герметичность класса «А» даже при экстремально низком давлении в системе.
  • Устойчивость к гидроударам: Прочный стальной корпус и оптимальная геометрия проточной части рассчитаны на динамические нагрузки и перепады давления внутри трубопровода.

Область применения

  • Системы централизованного теплоснабжения, отопления и горячего водоснабжения (ЖКХ, ТЭЦ, котельные).
  • Линии обвязки малогабаритного промышленного оборудования и технологических емкостей.
  • Узлы распределения сжатого воздуха и инертных газов.
  • Линейные крановые узлы на ответвлениях внутрицеховых трубопроводов.

Условия поставки

  • Работаем с НДС 16%
  • Безналичный расчет для B2B, тендеров и государственных закупок
  • Поставка со склада и под заказ
  • Доставка по Казахстану транспортными компаниями
  • Подготовка коммерческого предложения за 15 минут
  • Полный пакет закрывающих документов

Получить коммерческое предложение

Заявка будет сохранена и передана менеджеру вместе с данными товара. Менеджер свяжется с вами по указанному телефону.

PDF, XLS, XLSX, DOC, DOCX или TXT, до 10 МБ.

Заявка будет сохранена и передана менеджеру. Менеджер свяжется с вами по указанному телефону, коммерческое предложение подготовим в рабочее время.

Отправляя форму, вы соглашаетесь с обработкой персональных данных в соответствии с политикой конфиденциальности.

Похожие позиции

Смотреть все
DN1000PN25СтальКШЦС

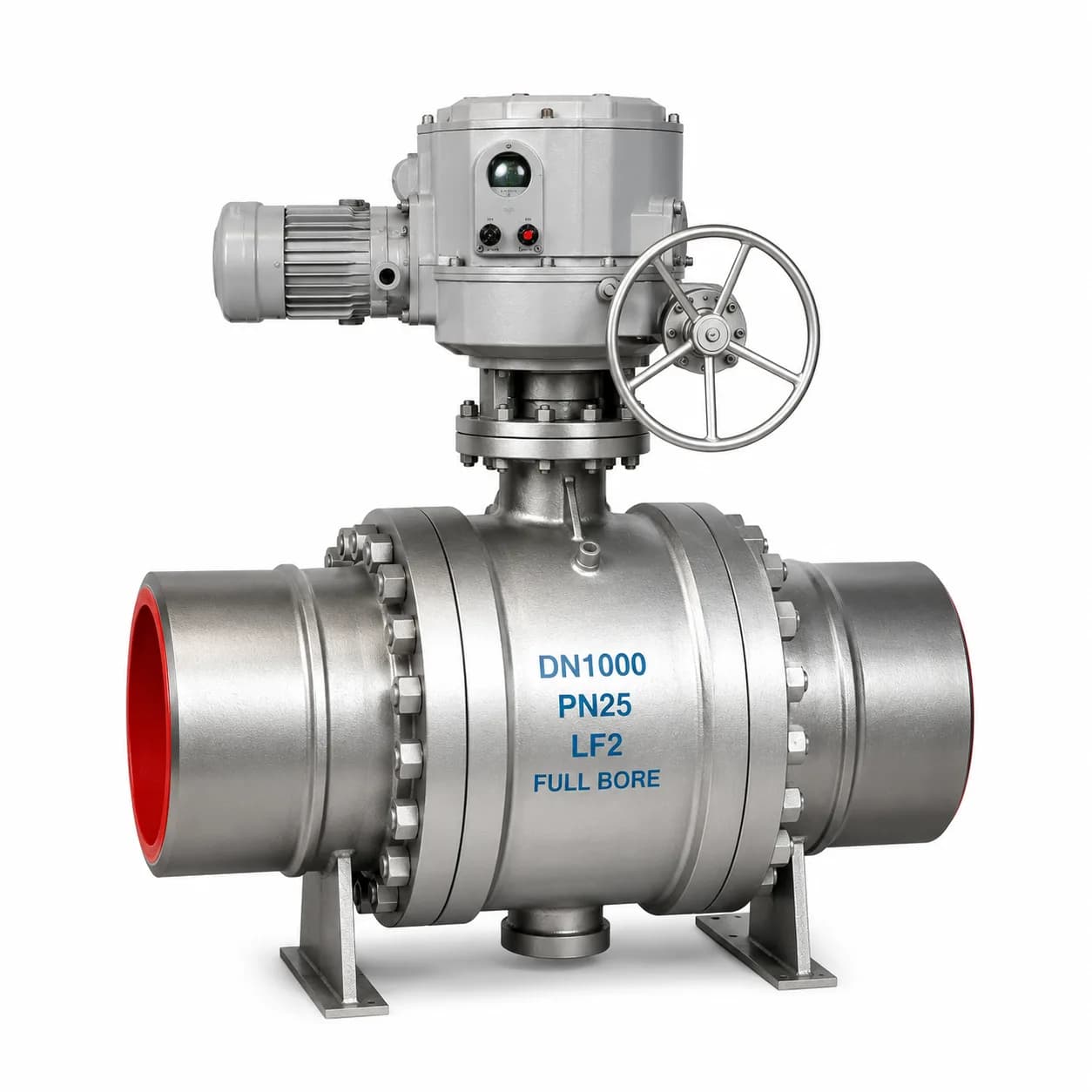

Кран шаровой цельносварной (Trunnion Mounted) Ду1000 Ру25, сталь ASTM A350 LF2, под приварку, полнопроходной, с электроприводом IP68

Кран шаровой цельносварной магистральный Ду 1000 Ру 25 с конструкцией опоры шара на цапфе (Trunnion Mounted) предназначен для установки в качестве запорного устройства на высокопоточных магистральных газопроводах, нефтепроводах, объектах транспортировки нефтепродуктов и крупных тепломагистралях. Полнопроходное исполнение минимизирует турбулентность и гидравлические потери, позволяя беспрепятственно пропускать очистные и диагностические снаряды. Комплектация интеллектуальным электроприводом во влагозащищенном корпусе класса IP68 обеспечивает надежное дистанционное и автоматическое перекрытие потока в любых климатических условиях.

Марка
КШЦС
Соединение
Под приварку
Управление
Автоматическое

Срок поставки уточнит менеджер

Цена

от 42 235 020 ₸

КП с ценой и сроком
в рабочее время
Подробнее
DN100PN16СтальКШЦС

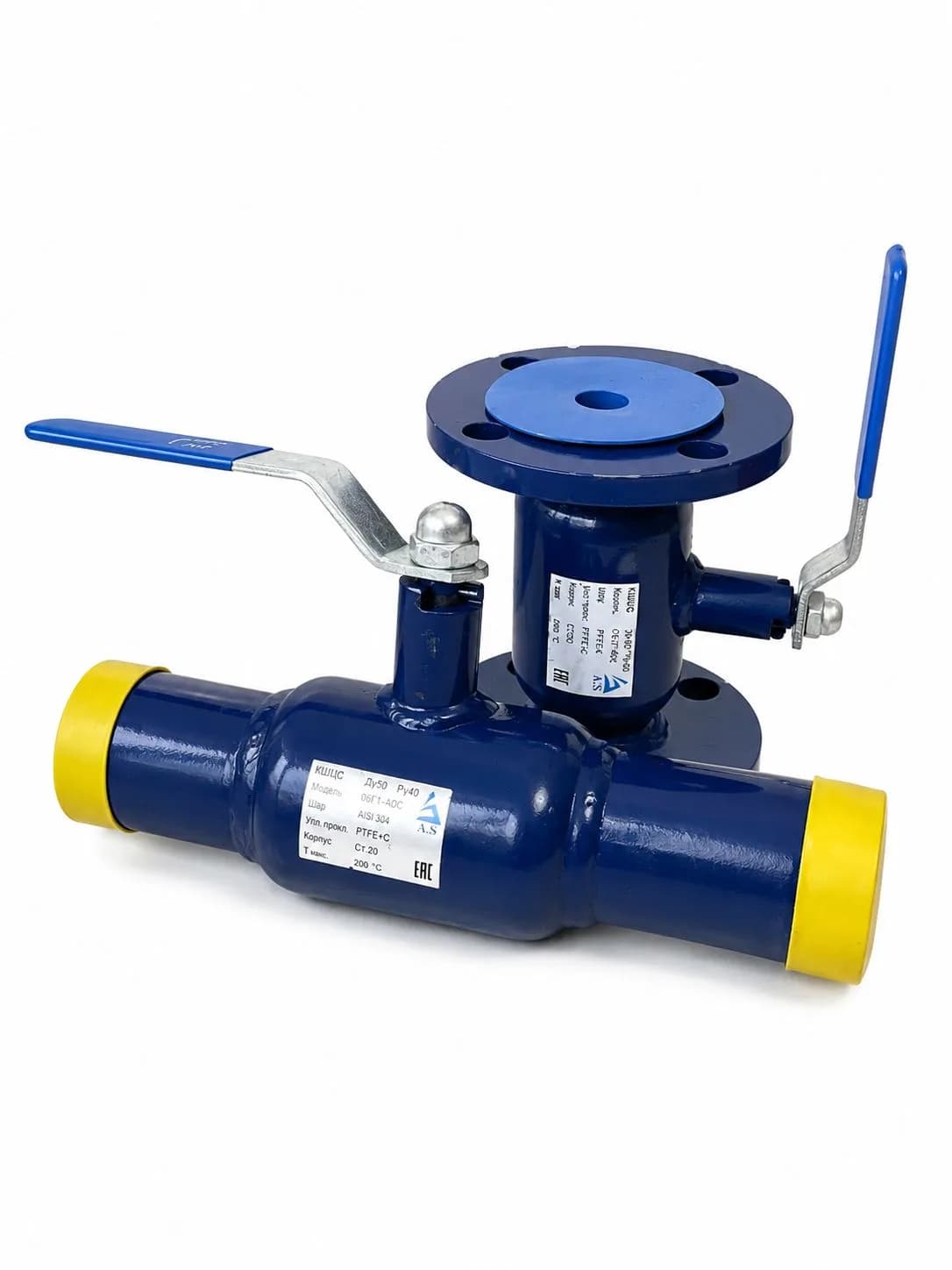

Кран шаровой цельносварной КШЦС Ду100 Ру16 стальной (Ст20/AISI 201), под приварку
