DN700PN10

Задвижка шиберная ножевая межфланцевая Ду700 Ру10, диск SS304, шпиндель 2Cr13

Задвижка шиберная ножевая межфланцевая Ду 700 Ру 10 предназначена для установки в качестве запорного устройства на технологических линиях и магистральных трубопроводах, транспортирующих вязкие, густые, неоднородные и порошкообразные среды с высокой концентрацией твердых и волокнистых включений. Благодаря острому ножевому диску из нержавеющей стали SS304 и высокопрочному шпинделю из коррозионностойкого сплава 2Cr13, задвижка обеспечивает легкое разрезание фракций рабочей среды, полностью исключая заклинивание затвора. Модель активно применяется на очистных сооружениях, в целлюлозно-бумажной, горнодобывающей, химической и пищевой промышленности Казахстана

Основные характеристики

Условный проход	DN700
Номинальное давление	PN 10
Материал шпинделя (штока)	Нержавеющая сталь 2Cr13
Тип соединения	Межфланцевое
Тип управления	Ручное
Тип арматуры	Задвижка шиберная ножевая
Конструкция корпуса	Межфланцевая
Номинальный диаметр	DN 700
Строительная длина (L)	110 мм
Тип уплотнения	EPDM (под воду и стоки) / NBR (под нефтепродукты) / Металл по металлу (для сыпучих сред и высоких температур)
Рабочая среда	Канализационные и сточные воды, пульпа, шлам, буровые растворы, древесная масса, цементные смеси, грануляты, порошки и агрессивные жидкости
Температура рабочей среды	от -20 °С до +120 °С
Класс герметичности затвора	Класс А по ГОСТ 9544-2015

Документация и контроль качества

Паспорт изделия
Сертификаты соответствия
Декларации соответствия
Контроль качества корпуса, затвора и уплотнений

Стандарты и соответствие

ГОСТ 33824-2016 — Арматура трубопроводная. Задвижки шиберные ножевые. Общие технические условия.
ISO 5752 / EN 558 (series 20) — Размеры шиберной ножевой арматуры (малая строительная длина).
ГОСТ 33259-2015 — Фланцы арматуры, соединительных частей и трубопроводов (межфланцевый монтаж под PN10).
ТР ТС 010/2011 — О безопасности машин и оборудования.

Преимущества

Сверхострый самоочищающийся нож (SS304): Нижняя кромка полированного нержавеющего диска имеет специальную клиновидную заточку, которая при закрытии легко перерезает твердые механические фракции, волокна и текстильные включения в потоке, гарантируя плотное закрытие.
Высокопрочный ходовой шпиндель (2Cr13): Шток из хромистой нержавеющей стали устойчив к истиранию, скручивающим нагрузкам и коррозии, что обеспечивает плавный ход маховика и долговечность резьбовой пары.
Минимальные монтажные габариты: Сверхкороткая строительная длина межфланцевого корпуса позволяет значительно сэкономить пространство и снизить общий вес трубопроводного узла.
Полнопроходная прямоточная конструкция: Полное отсутствие внутренних выступов и застойных зон в нижней части корпуса предотвращает накопление и спрессовывание осадка, снижая риск засорения и минимизируя потери давления.
Простота обслуживания: Конструкция задвижки обеспечивает легкий доступ к сальниковому уплотнению, позволяя проводить его замену или подтяжку без демонтажа изделия с трубопровода.

Область применения

Очистные сооружения, канализационные насосные станции (КНС) и системы водоотведения.
Горно-обогатительные комбинаты (ГОК) — транспортировка шлама, хвостов и пульпы.
Цементные заводы, предприятия по производству строительных смесей (линии сухих порошков).
Пищевая и целлюлозно-бумажная промышленность.

Условия поставки

Работаем с НДС 16%
Безналичный расчет для B2B, тендеров и государственных закупок
Поставка со склада и под заказ
Доставка по Казахстану транспортными компаниями
Подготовка коммерческого предложения за 15 минут
Полный пакет закрывающих документов

Получить коммерческое предложение

Заявка будет сохранена и передана менеджеру вместе с данными товара. Менеджер свяжется с вами по указанному телефону.

Похожие позиции

Смотреть все

DN65PN210СтальЗМС 65-210

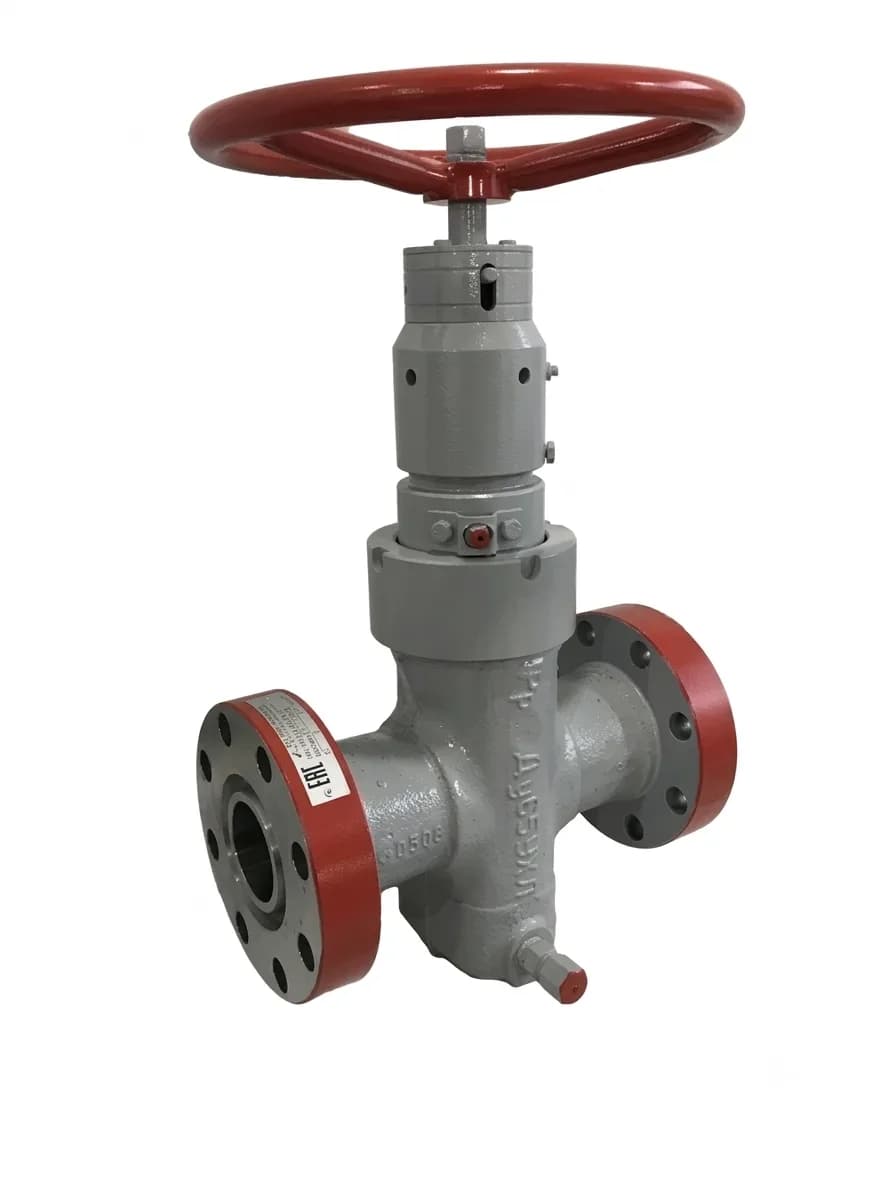

Задвижка стальная ЗМС 65-210 DN65 PN210 шиберная прямоточная (кольца АРМКО)

Марка: ЗМС 65-210
Соединение: Фланцевое
Управление: Ручное

Срок поставки уточнит менеджер

Задвижка стальная шиберная прямоточная ЗМС 65-210 (DN 65, PN 210) предназначена для установки в качестве запорного устройства на устьевой фонтанной и нагнетательной арматуре, а также на высоконапорных технологических линиях. Она служит для полного перекрытия потока рабочей среды (нефть, газ, газоконденсат, пластовая вода). Прямоточная конструкция минимизирует гидравлическое сопротивление и износ затвора, а применение уплотнительных колец Армко обеспечивает абсолютную надежность узла в условиях экстремально высокого давления до 21 МПа (210 бар).

Цена от

395 885 ₸

КП за 15 мин

DN100PN10Сталь

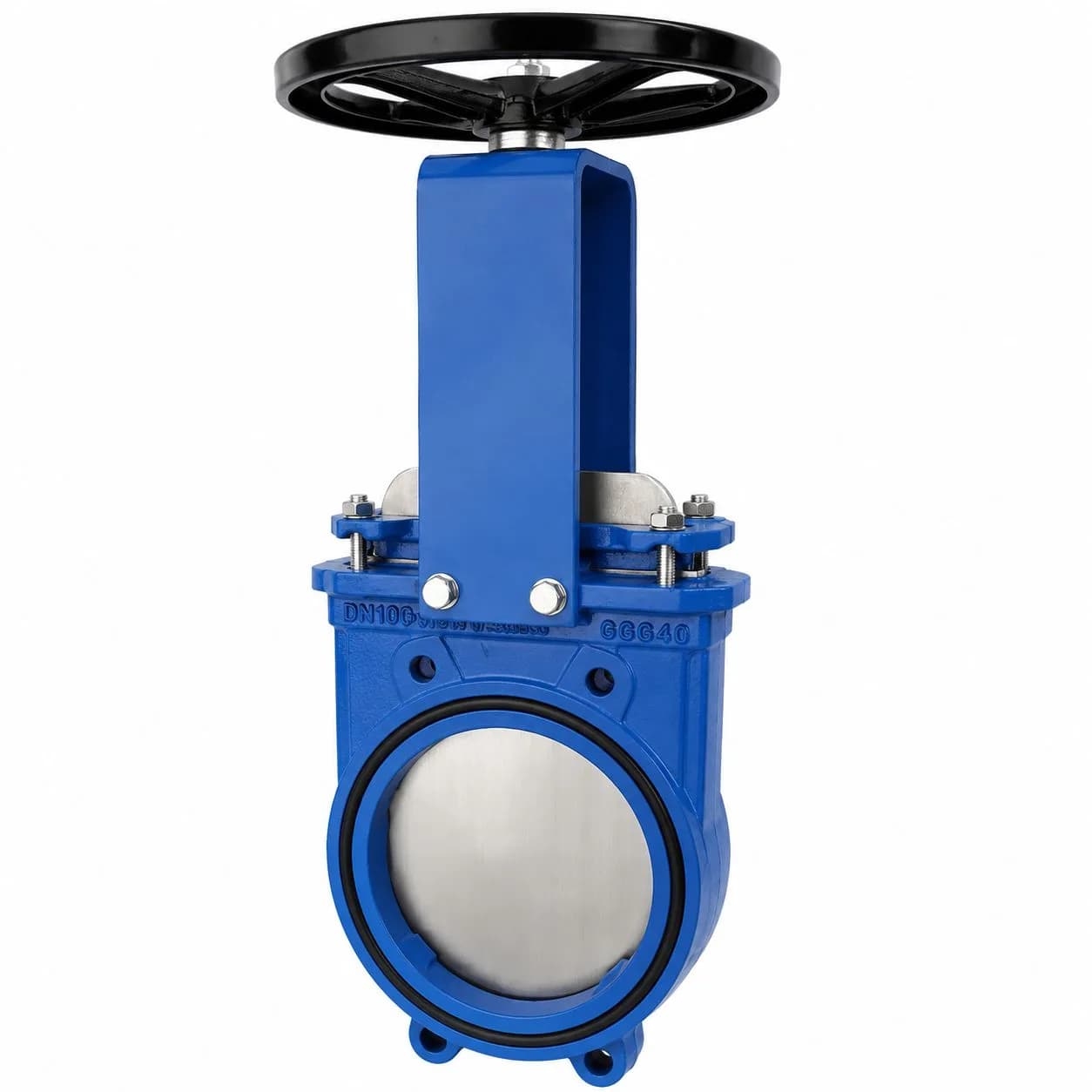

Задвижка шиберная ножевая межфланцевая Ду100 Ру10, диск SS304, шпиндель 2Cr13
