DN300PN16

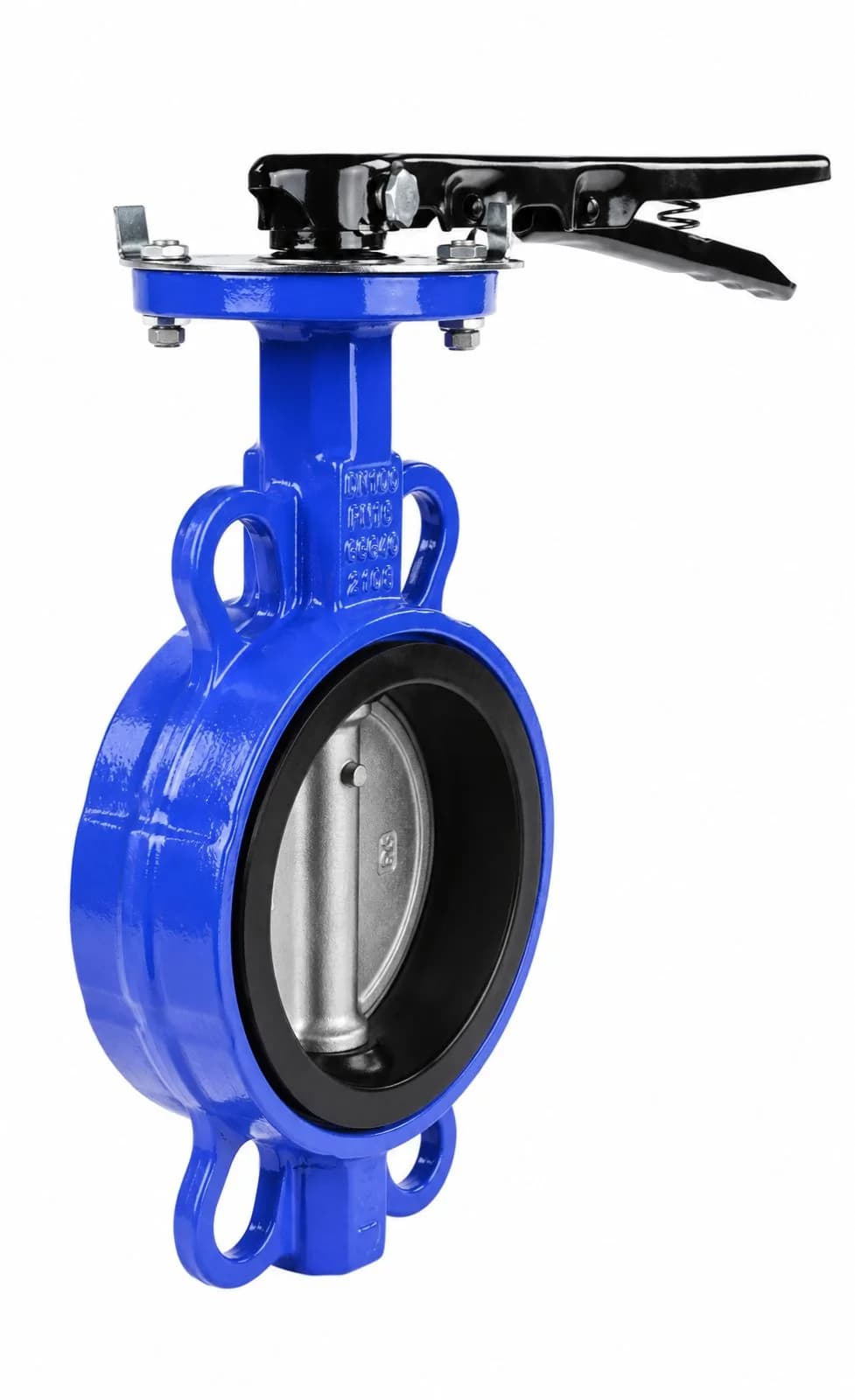

Затвор дисковый поворотный межфланцевый с рукояткой Ду 300 Ру16

Затвор дисковый поворотный межфланцевый предназначен для установки в качестве запорного и регулирующего устройства на технологических линиях, магистральных трубопроводах, в системах теплоснабжения, горячего (ГВС) и холодного (ХВС) водоснабжения, а также на объектах ЖКХ и промышленных предприятий. Комплектация ручным рычагом (рукояткой) обеспечивает быстрое, простое и надежное управление потоком рабочей среды («открыто/закрыто») одним поворотом руки. Данный тип арматуры представляет собой компактное и эффективное решение для надежного перекрытия и регулирования потока на объектах и инженерных сетях Казахстана.

Основные характеристики

Условный проход	DN300
Номинальное давление	PN 16
Материал диска	Нержавеющая сталь
Тип соединения	Межфланцевое
Тип управления	Ручное
Тип арматуры	Затвор дисковый поворотный
Номинальный диаметр	DN 300
Строительная длина (L)	78 мм
Тип манжеты (уплотнения)	EPDM (под воду и воздух) / NBR (под нефтепродукты и масла)
Рабочая среда	Холодная, горячая, техническая вода, питьевая вода, воздух, гликолевые смеси, нейтральные жидкости
Температура рабочей среды	от -15 °С до +120 °С
Класс герметичности затвора	Класс А по ГОСТ 9544-2015

Документация и контроль качества

Паспорт изделия
Сертификаты соответствия
Декларации соответствия
Контроль качества корпуса, затвора и уплотнений

Стандарты и соответствие

ГОСТ 12521-89 — Затворы дисковые поворотные. Основные параметры.
EN 558 / ISO 5752 (series 20) — Международный стандарт строительных длин для межфланцевой дисковой арматуры.
ГОСТ 33259-2015 — Фланцы арматуры, соединительных частей и трубопроводов (монтаж между ответными фланцами PN16).
ISO 5211 — Промышленная арматура. Размеры верхнего фланца под приводы и рукоятки.
ТP ТС 010/2011 — О безопасности машин и оборудования.

Преимущества

Сверхкомпактность и малый вес: Малая строительная длина делает затвор идеальным выбором для монтажа на ограниченных по пространству участках трубопроводных систем.
Оперативность ручного управления: Рукоятка позволяет мгновенно перекрыть или открыть поток движением на 90 градусов, что сокращает время реагирования по сравнению со стандартными задвижками.
Многопозиционная фиксация: Зубчатый сектор рукоятки позволяет надежно зафиксировать диск под определенным углом для дросселирования и регулировки расхода проходящей среды.
Нержавеющий диск (AISI 304): Обеспечивает долговечность затвора, защиту от коррозии и кавитационного разрушения кромок.
Экономичность и простота монтажа: Межфланцевая конструкция стягивается между стандартными фланцами трубы минимальным количеством шпилек, что сокращает время и стоимость монтажных работ.

Область применения

Блочные тепловые пункты (БТП), водомерные узлы, котельные и распределительные гребенки ЖКХ.
Системы кондиционирования, вентиляции и холодоснабжения (HVAC).
Системы водяного пожаротушения.
Технологические вспомогательные линии промышленных предприятий Казахстана.
